Guía de compra completa para byejas de drenaje HVAC

el derecho Bandeja de drenaje HVAC Todo se reduce a tres decisiones: el material que coincide con la humedad y la exposición que enfrentará la unidad, una profundidad y pendiente que coincida con el volumen de condensado que realmente produce el sistema, y si la instalación necesita una bandeja secundaria además de la primaria. Obtenga esos tres detalles correctamente y un Bandeja de drenaje del aire acondicionado hará su trabajo silenciosamente durante años, se equivocará en cualquiera de ellos y la primera señal de problema suele ser un techo mojado o un fondo de sartén corroído que nadie notó hasta que falló.

Esta guía explica cómo funciona realmente una bandeja de drenaje de condensado, cómo se comparan las bandejas de acero galvanizado, acero inoxidable y polímero, cómo dimensionar e inclinar correctamente una bandeja y qué tiende a salir mal cuando se pasa por alto una bandeja durante el mantenimiento de rutina. Ya sea que esté especificando bandejas para instalaciones nuevas o reemplazando una defectuosa, el objetivo es el mismo: hacer coincidir la bandeja con el sistema y el entorno en el que se encuentra.

¿Qué hace una bandeja de drenaje de HVAC?

Recoger y dirigir el condensado

Cuando el aire interior cálido pasa por un serpentín evaporador frío, la humedad se condensa en el aire y gotea hacia abajo. Una instalación de HVAC con bandeja de drenaje se ubica directamente debajo de ese serpentín, atrapando cada gota y canalizándola hacia una línea de drenaje en lugar de dejar que se acumule en el piso, en los conductos o dentro de la cavidad del techo. En un día húmedo, un sistema residencial de tamaño mediano puede producir varios litros de condensación, por lo que la bandeja realiza un trabajo real y continuo en lugar de quedarse ahí como una formalidad.

Bandejas primarias frente a bandejas secundarias

La mayoría de las unidades interiores incluyen una bandeja principal integrada directamente en la carcasa de la unidad. Cuando esa misma unidad se monta en un ático, un loft o cualquier espacio sobre un techo terminado, se coloca una bandeja secundaria, a veces llamada bandeja auxiliar o de desbordamiento, debajo de toda la unidad como respaldo. Si la bandeja principal o su línea de drenaje alguna vez se bloquea, la bandeja secundaria atrapa el desbordamiento y activa un interruptor de seguridad o drena por separado, ganando tiempo antes de que el agua llegue al techo de abajo.

Dónde se utilizan las bandejas de drenaje del aire acondicionado

Los requisitos de la bandeja de drenaje de condensado cambian dependiendo de dónde se encuentre la unidad y del riesgo que crearía una fuga. La siguiente tabla describe cómo el uso de la bandeja suele cambiar según los tipos de instalación comunes.

Guía general de tamaño y pendiente para aplicaciones comunes de bandejas de drenaje de HVAC
Tipo de sistema	Profundidad típica de panorámica	Pendiente recomendada	Material común
Bobina interior de sistema dividido residencial	1,5 a 2 pulgadas	Ligera pendiente hacia la salida del drenaje	Acero galvanizado o polímero.
Controlador de aire montado en ático o loft	2,5 a 3 pulgadas	Pendiente más una salida de desbordamiento dedicada	Acero galvanizado o acero inoxidable
Unidad de paquete comercial ligero	3 a 4 pulgadas	Pendiente continua en toda la longitud del plato	Acero inoxidable
Bandeja base de la unidad de condensación en la azotea	4 pulgadas y más	Pendiente hacia múltiples puntos de drenaje	Acero galvanizado con revestimiento anticorrosivo.

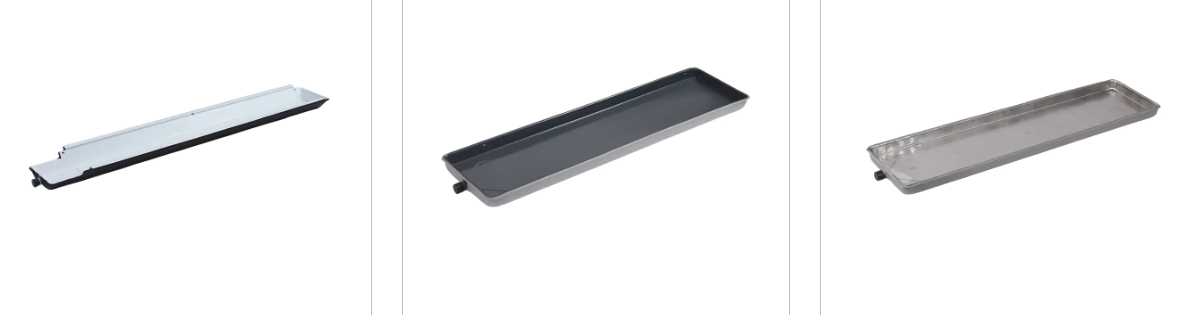

Materiales comparados: bandejas de drenaje galvanizadas, de acero inoxidable y de polímero

La elección del material es el factor más importante que separa una bandeja de drenaje de metal que dura años de otra que necesita ser reemplazada anticipadamente. Las opciones de bandeja de drenaje galvanizada ofrecen un equilibrio sólido entre durabilidad y facilidad de fabricación, lo que las convierte en un valor predeterminado común para trabajos residenciales y comerciales livianos estándar. Una bandeja de drenaje de acero inoxidable ofrece cierta flexibilidad de fabricación por la mejor resistencia a la corrosión y la vida útil más larga, razón por la cual aparece con más frecuencia en sistemas comerciales y ambientes costeros o de alta humedad. Las bandejas de polímero o plástico se inclinan completamente en la otra dirección, priorizando el peso ligero y la flexibilidad de moldeo sobre la durabilidad estructural a largo plazo.

El siguiente cuadro de radar compara los tres materiales en función de cinco factores prácticos que son más importantes a la hora de elegir entre ellos.

Bandeja de drenaje de acero inoxidable Bandeja de drenaje galvanizada Bandeja de drenaje de polímero

Elegir la profundidad de bandeja adecuada para su instalación

Una bandeja de drenaje de aire acondicionado de tamaño insuficiente es una de las causas más comunes de desbordamiento, simplemente porque no puede retener suficiente condensado durante la humedad máxima antes de que el agua llegue al borde. Los requisitos de profundidad aumentan con el tipo de instalación, desde bandejas poco profundas integradas en ventanas y unidades terminales empaquetadas hasta bandejas de base más profundas utilizadas en equipos de techo. El cuadro a continuación compara la profundidad de bandeja típica en cuatro categorías de aplicaciones comunes.

Profundidad típica de bandeja por aplicación (pulgadas)

Figura: referencia de profundidad general por aplicación; la profundidad real del plato debe coincidir con las especificaciones del fabricante para la unidad exacta instalada.

Cómo cambia el volumen de condensado con la humedad y la estación

La producción de condensado no es constante durante todo el año, sube y baja según la humedad exterior y la intensidad con la que funciona el sistema. Esta es la razón por la que una bandeja de drenaje de HVAC que parece perfectamente adecuada en primavera puede mostrar repentinamente signos de tensión durante el tramo más húmedo del verano. El gráfico de líneas a continuación ilustra un patrón estacional general en el volumen relativo de condensado, que es un contexto útil a la hora de decidir cuánto margen incorporar a la capacidad del recipiente.

Patrón estacional ilustrativo del volumen de condensado

Figura: patrón estacional ilustrativo general; el volumen real de condensado depende del clima local y del tiempo de funcionamiento del sistema.

Problemas comunes: desbordamiento, óxido y desagües obstruidos

¿Por qué la bandeja de drenaje de mi aire acondicionado está llena de agua? es una de las preguntas más comunes que hacen los propietarios, y la respuesta casi siempre es un bloqueo en lugar de una falla de la bandeja en sí. Con el tiempo, el polvo, las algas y los desechos se acumulan dentro de la línea de drenaje, lo que ralentiza o detiene el flujo de condensado hasta que regresa a la bandeja y eventualmente se desborda. Una sartén rota, corrosión en las uniones o un interruptor de flotador defectuoso son otros culpables frecuentes, aunque tienden a desarrollarse más gradualmente. El siguiente gráfico de columnas muestra un desglose general de la frecuencia con la que cada causa tiende a surgir durante las llamadas de servicio.

Frecuencia relativa de problemas comunes con la bandeja de drenaje (índice ilustrativo)

Figura: comparación ilustrativa de la frecuencia con la que cada problema tiende a aparecer durante las visitas de servicio de rutina.

Calendario de mantenimiento y limpieza

¿Con qué frecuencia se debe limpiar una bandeja de drenaje de aire acondicionado?

La mayoría de los sistemas residenciales se benefician de una inspección de la bandeja y la línea de drenaje al menos una vez por temporada de enfriamiento, idealmente justo antes de que el clima se vuelva cálido. Las casas en climas húmedos o con mucha vegetación circundante pueden necesitar una revisión dos veces al año, ya que las algas y los escombros se acumulan más rápido en esas condiciones.

Apague el sistema antes de inspeccionar o limpiar la bandeja y la línea de drenaje.
Retire el agua estancada y verifique que no haya residuos visibles, crecimiento de algas o sedimentos dentro de la bandeja.
Limpie la abertura de la línea de drenaje de acumulación para que el condensado pueda fluir libremente hacia el punto de salida.
Revise la superficie de la sartén y las uniones en busca de manchas de óxido, picaduras o grietas finas que podrían ensancharse con el tiempo.
Pruebe el interruptor de flotador, si la bandeja incluye uno, para confirmar que aún apaga el sistema cuando el agua sube demasiado.

Elegir un fabricante confiable de bandejas de drenaje para HVAC

Trabajar con un fabricante establecido de bandejas de drenaje para HVAC es más importante de lo que parece, porque la calidad de la bandeja se determina en gran medida durante la fabricación y no es algo que pueda repararse después de la instalación. Una costura de una sola pieza estampada o completamente soldada evita los puntos débiles donde las fugas y el óxido tienden a comenzar primero. Busque un fabricante de bandejas de drenaje para aire acondicionado que pueda mantener un espesor de pared constante en toda la bandeja, que ofrezca opciones tanto galvanizadas como de acero inoxidable, y que admita tamaños no estándar para unidades de techo, unidades de gabinete y otras instalaciones que no se ajusten a una plantilla estándar.

Un proveedor capacitado de bandeja de drenaje de condensado también debería poder ajustar la posición de la salida de drenaje, la pendiente de la bandeja y la capacidad general para que coincida con un sistema específico en lugar de forzar cada proyecto a seguir el mismo diseño fijo. Vale la pena preguntar directamente sobre características opcionales como recubrimientos antimoho o un canal de drenaje inclinado, ya que reducen la acumulación de microbios y el agua estancada entre limpiezas.

Acerca de Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. es una empresa profesional en el campo eléctrico, enfocada en el desarrollo y producción de accesorios de aire acondicionado central, incluidos componentes de condensadores y bandejas de drenaje de condensado. Los conjuntos de condensadores están construidos alrededor de tubos de intercambio de calor de alta eficiencia y diseños de aletas compatibles con refrigerantes comunes, disponibles en tubos de cobre, aletas de aluminio o construcción totalmente de aluminio, con estructuras modulares que se adaptan a sistemas multisplit y unidades comerciales.

En lo que respecta a la bandeja de drenaje, la producción se basa en el estampado o soldadura de una sola pieza en acero galvanizado y acero inoxidable, con opciones para recubrimientos antimoho y canales de drenaje inclinados que ayudan a prevenir el crecimiento microbiano y el agua estancada. Se admiten tamaños no estándar en unidades de techo, unidades de gabinete y otros tipos de instalación, con posición e inclinación de salida de drenaje ajustables para adaptarse a la configuración exacta de cada cliente. Como basado en China Bandeja de drenaje HVAC and Bandejas de drenaje para aire acondicionado fábrica, Cixi Chenfeng admite la personalización mayorista de ODM y OEM respaldada por pruebas de laboratorio conjuntas para el rendimiento del flujo de aire y el drenaje.

Preguntas frecuentes

P1. ¿Qué es una bandeja de drenaje de aire acondicionado?

Es una bandeja poco profunda instalada debajo del serpentín del evaporador o de la unidad interior que recoge el condensado y lo canaliza hacia una línea de drenaje, evitando que el agua gotee en el espacio circundante.

P2. ¿Qué hace una bandeja de drenaje de HVAC?

Atrapa el condensado producido cuando el aire caliente pasa sobre el serpentín frío, dirigiendo ese agua de manera segura lejos de la unidad en lugar de permitir que se acumule o gotee dentro del edificio.

P3. ¿Por qué la bandeja de drenaje de mi aire acondicionado está llena de agua?

Una bandeja llena o desbordada suele deberse a una línea de drenaje obstruida, aunque una bandeja rota, daños por óxido o un interruptor de flotador defectuoso también pueden permitir que se acumule agua.

P4. ¿Con qué frecuencia se debe limpiar una bandeja de drenaje de aire acondicionado?

Una inspección anual antes de la temporada de enfriamiento es una base razonable para la mayoría de las casas, y se recomienda una segunda inspección en climas húmedos o áreas con mucha vegetación circundante.

P5. ¿Puedes reemplazar una bandeja de drenaje de aire acondicionado?

Sí, una bandeja de drenaje se puede reemplazar por sí sola sin reemplazar toda la unidad interior, siempre y cuando la bandeja de reemplazo coincida con la profundidad, el espacio y la posición de salida de drenaje de la original.

P6. ¿Qué es una bandeja de drenaje secundaria?

Una bandeja secundaria o auxiliar se encuentra debajo de toda la unidad interior, generalmente en una instalación de ático o loft, y atrapa el desbordamiento si la bandeja principal o la línea de drenaje alguna vez se bloquea.

P7. ¿Qué material es mejor para una bandeja de drenaje de aire acondicionado?

El acero inoxidable ofrece la mayor resistencia a la corrosión y la vida útil más larga, el acero galvanizado proporciona un término medio duradero y económico, y las bandejas de polímero priorizan el peso ligero sobre la durabilidad a largo plazo.

P8. ¿Cuánto dura una bandeja de drenaje?

La vida útil varía según el material y el entorno; las bandejas galvanizadas y de acero inoxidable bien mantenidas suelen durar muchos años, mientras que la exposición al agua estancada y a los desechos tiende a acortar esa vida útil.

P9. ¿Por qué se oxida la bandeja de drenaje del aire acondicionado?

El óxido se desarrolla cuando la capa protectora de una bandeja de metal se desgasta o se raya, lo que permite que el condensado y la humedad lleguen al metal desnudo tras una exposición repetida.

P10. ¿Cómo se evita que se desborde una bandeja de drenaje de aire acondicionado?

Mantenga la línea de drenaje libre de residuos, inspeccione la bandeja con regularidad para detectar grietas u óxido y confirme que la pendiente de la bandeja dirige el agua hacia la salida en lugar de permitir que se acumule en un solo lugar.
